اسم العلامة التجارية:
Savantec
رقم الموديل:
SV-BO
أداة Savantec 0.8-20.24 من الفولاذ عالي السرعة لإزالة الحواف بمرور واحد أداة شطب حواف واحدة
وصف المنتج
أداة شطب الحواف الواحدة هي أداة متخصصة تستخدم لإزالة النتوءات من حواف قطع العمل وإجراء معالجة الشطب. تستخدم هذه الأداة على نطاق واسع في المعالجة الميكانيكية، ومعالجة المعادن، وتصنيع السيارات، والفضاء وغيرها من المجالات، والتي يمكن أن تحسن جودة المنتج، وتقلل من خطوات المعالجة اللاحقة، وتعزز كفاءة الإنتاج.
الميزات والوظائف
آلية التمدد والانكماش ثنائية الاتجاه: قد تعتمد بعض أدوات شطب الحواف الواحدة آلية تمدد وانكماش ثنائية الاتجاه، والتي يتم تنفيذها من خلال مكونات مثل النوابض ويمكن تعديلها وفقًا للأحجام والأشكال المختلفة لقطعة العمل، مما يضمن دقة وثبات عمليات إزالة الحواف والشطب.
القدرة على التكيف القوية: عادةً ما يراعي تصميم الأداة احتياجات قطع العمل المختلفة ويمكن أن يتكيف مع قطع العمل ذات المواد والأشكال والأحجام المختلفة، مما يحقق إزالة الحواف والشطب بكفاءة ودقة.
كفاءة ومتانة: باستخدام مواد عالية الجودة وعمليات تصنيع متقدمة، تضمن الأداة مقاومة عالية للتآكل والمتانة أثناء الاستخدام، مع الحفاظ على قدرات المعالجة الفعالة.
سهولة التشغيل: يؤكد تصميم الأداة على بيئة العمل، مما يجعلها سهلة التشغيل، ويقلل من كثافة عمل المشغلين، ويحسن كفاءة العمل.
سيناريوهات التطبيق
المعالجة الميكانيكية: أثناء عملية التشغيل الآلي، غالبًا ما تظهر النتوءات على حواف قطعة العمل. يمكن أن يؤدي استخدام أداة شطب الحواف الواحدة إلى إزالة هذه النتوءات بسرعة وإجراء معالجة الشطب لتحسين جودة سطح قطعة العمل.
معالجة المعادن: يتطلب مجال معالجة المعادن دقة عالية وجودة سطح لقطع العمل. يمكن أن يضمن استخدام هذه الأداة أن تكون حواف قطع العمل المعدنية ناعمة وخالية من النتوءات، وتلبية احتياجات المعالجة أو الاستخدام اللاحق.
تصنيع السيارات: في عملية تصنيع السيارات، تحتاج العديد من المكونات إلى إزالة الحواف وشطبها لضمان التجميع السلس والأداء العام للسيارة. تلعب أداة شطب الحواف الواحدة دورًا مهمًا في هذا المجال.
الفضاء: تتطلب صناعة الفضاء متطلبات عالية للغاية للدقة وجودة سطح المكونات. يمكن أن يضمن استخدام أداة شطب الحواف الواحدة أن معالجة حواف المكونات تلبي معايير عالية للغاية، وتلبية المتطلبات الصارمة لصناعة الفضاء.
الأمور التي تحتاج إلى الاهتمام
اختر الأداة المناسبة: حدد أداة شطب الحواف الواحدة المناسبة بناءً على مادة وشكل وحجم قطعة العمل لضمان فعالية وجودة التشغيل الآلي.
التشغيل الصحيح: أثناء الاستخدام، من الضروري اتباع إجراءات التشغيل بدقة لتجنب تلف الأداة أو انخفاض جودة المعالجة بسبب التشغيل غير السليم.
الصيانة الدورية: قم بصيانة الأدوات والاعتناء بها بانتظام، وتحقق من تآكلها، واستبدل الأجزاء البالية بشدة في الوقت المناسب لإطالة عمر خدمة الأداة والحفاظ على أداء التشغيل الآلي الخاص بها.
باختصار، أداة شطب الحواف الواحدة هي أداة فعالة ودقيقة ومتينة لإزالة الحواف والشطب والتي تم استخدامها على نطاق واسع في مجالات متعددة. يعد اختيار الأدوات المناسبة وتشغيلها بشكل صحيح وصيانتها بانتظام أمرًا أساسيًا لضمان أدائها الأمثل.
مواصفات المنتج
| أداة قياسية | الوحدة: مم | |||||||
| رمز الطلب | فتحة الحفر | الساق د | الساق د | الطول الكلي | البعد أ | البعد ب | البعد د | موصى به REV |
| SV-BO-0.8 | 0.8-0.9 | 3 | 0.7 | 45 | 1 | 1.5 | 1.05 | 1800 |
| SV-BO-0.9 | 0.9-1.0 | 3 | 0.8 | 45 | 1 | 1.5 | 1.2 | 1800 |
| SV-BO-1.0 | 1.0-1.1 | 3 | 0.9 | 45 | 1 | 1.5 | 1.35 | 1800 |
| SV-BO-1.1 | 1.1-1.2 | 3 | 1 | 45 | 1 | 1.5 | 1.5 | 1800 |
| SV-BO-1.2 | 1.2-1.3 | 3 | 1.1 | 45 | 1 | 1.5 | 1.65 | 1800 |
| SV-BO-1.3 | 1.3-1.4 | 3 | 1.2 | 45 | 1 | 1.5 | 1.8 | 1800 |
| SV-BO-1.4 | 1.4-1.5 | 3 | 1.3 | 45 | 1 | 1.5 | 1.95 | 1800 |
| SV-BO-1.5 | 1.5-1.6 | 3 | 1.4 | 50 | 2 | 2.5 | 2.1 | 1500 |
| SV-BO-1.6 | 1.6-1.7 | 3 | 1.5 | 50 | 2 | 2.5 | 2.25 | 1500 |
| SV-BO-1.7 | 1.7-1.8 | 3 | 1.6 | 50 | 2 | 2.5 | 2.4 | 1500 |
| SV-BO-1.8 | 1.8-1.9 | 3 | 1.7 | 60 | 2 | 2.5 | 2.55 | 1500 |
| SV-BO-1.9 | 1.9-2.0 | 3 | 1.8 | 60 | 2 | 2.5 | 2.65 | 1500 |
| SV-BO-2 | 2.0-2.2 | 3 | 1.9 | 60 | 2 | 2.5 | 2.8 | 1500 |
| SV-BO-4 | 2.2-2.4 | 3 | 2 | 80 | 2 | 2.5 | 3.15 | 1500 |
| SV-BO-5 | 2.4-2.6 | 3 | 2.1 | 80 | 2 | 2.5 | 3.45 | 1500 |
| SV-BO-6 | 2.6-2.8 | 3 | 2.2 | 80 | 2 | 2.5 | 3.7 | 1500 |
| SV-BO-7 | 2.8-3.18 | 2.75 | 101.6 | 3.18 | 4.45 | 4.00 | 1200 | |
| SV-BO-8 | 3.18-3.55 | 3.15 | 101.6 | 3.18 | 4.45 | 4.34 | 1200 | |
| SV-BO-9 | 3.55-3.96 | 3.58 | 101.6 | 3.18 | 4.45 | 4.74 | 1200 | |
| SV-BO-10 | 3.96-4.36 | 3.9 | 101.6 | 3.18 | 4.45 | 5.54 | 1200 | |
| SV-BO-11 | 4.36-4.74 | 4.34 | 101.6 | 3.18 | 4.45 | 5.94 | 1200 | |
| SV-BO-12 | 4.74-5.15 | 4.72 | 101.6 | 3.18 | 6.22 | 6.35 | 1200 | |
| SV-BO-13 | 5.15-5.56 | 5.13 | 101.6 | 3.18 | 6.22 | 6.78 | 1200 | |
| SV-BO-14 | 5.56-5.94 | 5.54 | 101.6 | 6.48 | 6.22 | 7.92 | 800-1000 | |
| SV-BO-15 | 5.94-6.35 | 5.92 | 101.6 | 6.48 | 6.22 | 8.33 | 800-1000 | |
| SV-BO-16 | 6.35-6.75 | 6.32 | 101.6 | 6.48 | 6.22 | 8.71 | 800-1000 | |
| SV-BO-17 | 6.75-7.13 | 6.73 | 101.6 | 6.48 | 6.22 | 9.12 | 800-1000 | |
| SV-BO-18 | 7.13-7.54 | 7.11 | 101.6 | 6.48 | 6.22 | 9.53 | 800-1000 | |
| SV-BO-19 | 7.54-7.95 | 7.52 | 101.6 | 6.48 | 6.22 | 9.91 | 800-1000 | |
| SV-BO-20 | 7.95-8.33 | 7.92 | 101.6 | 7.24 | 6.48 | 10.31 | 800-1000 | |
| SV-BO-21 | 8.33-8.71 | 8.31 | 101.6 | 7.24 | 6.48 | 10.72 | 800-1000 | |
| SV-BO-22 | 8.71-9.11 | 8.69 | 101.6 | 7.24 | 6.48 | 11.1 | 800-1000 | |
| SV-BO-23 | 9.11-9.52 | 9.09 | 101.6 | 7.24 | 6.48 | 11.51 | 800-1000 | |
| SV-BO-24 | 9.52-9.90 | 9.5 | 112.7 | 8 | 6.48 | 12.7 | 800-1000 | |
| SV-BO-25 | 9.90-10.31 | 9.88 | 112.7 | 8 | 6.48 | 13.08 | 600 | |

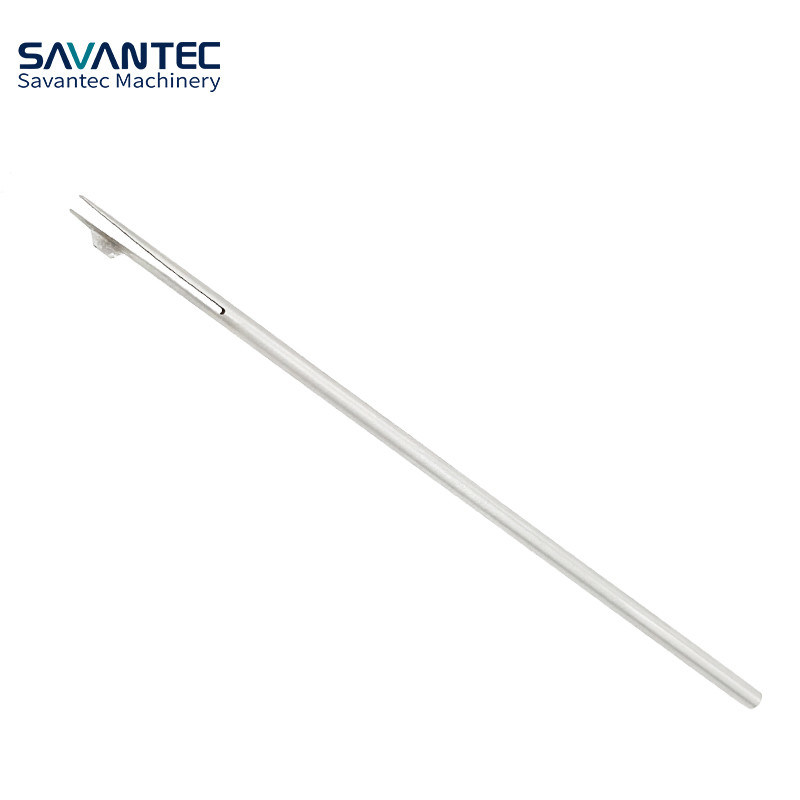

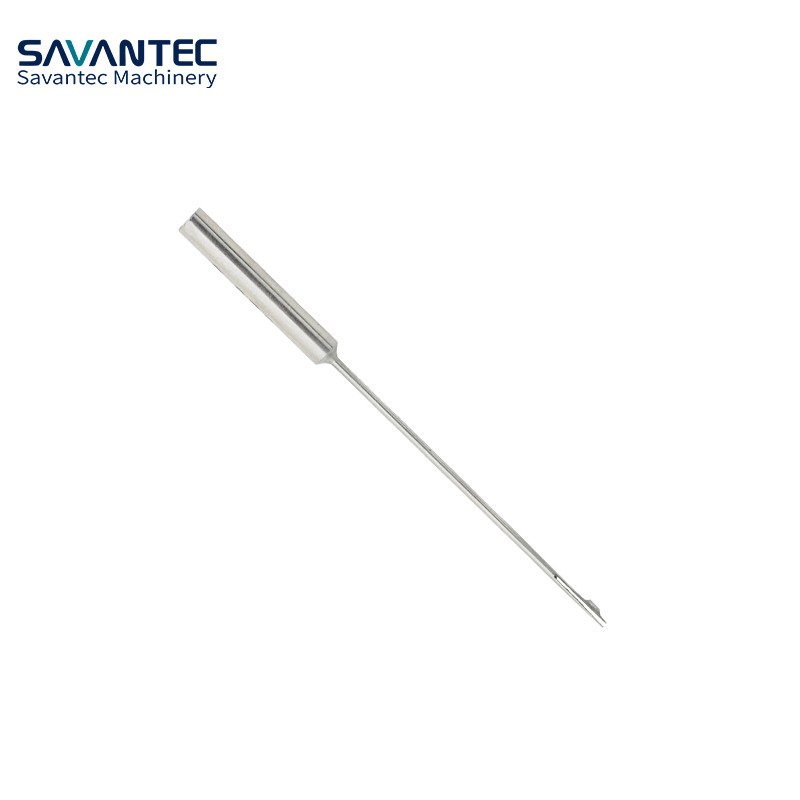

صورة المنتج
