اسم العلامة التجارية:
Savantec
رقم الموديل:
إس في-إف تي سي دي 0

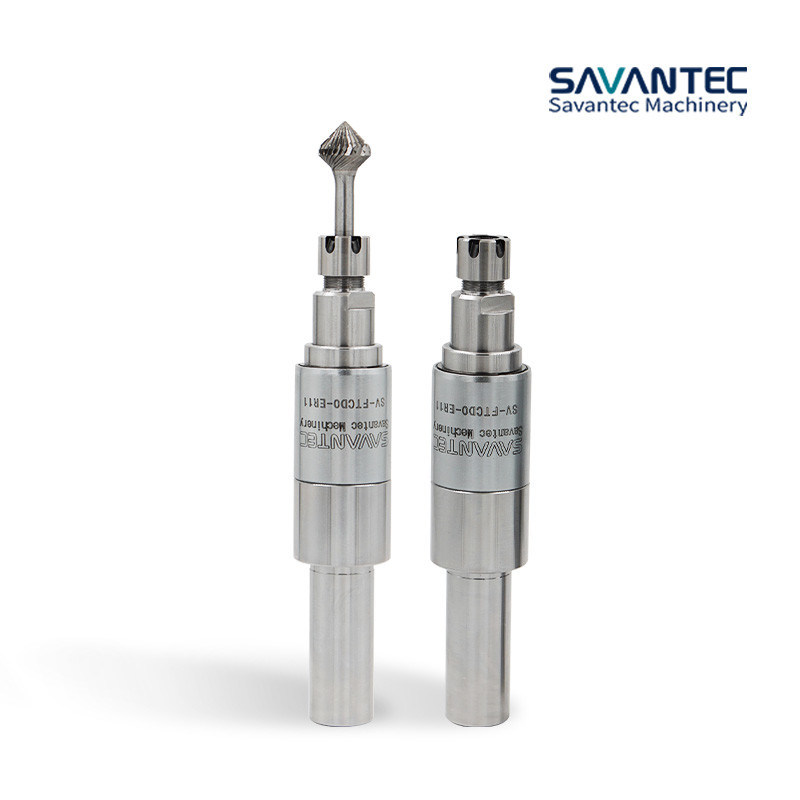

سوانتيك الفولاذ السريع SV-FTCD0 محوري ذو اتجاهين حامل طلاء عائم
وصف المنتج
حامل أدوات التفريط والتشذيب المحوري هو أداة متخصصة لإزالة التشذيب والتشذيب على حواف القطع.فإنه يطبق باستمرار الضغط على الحواف المصنعة للقطعة من خلال حافة القطع من الأداة لتحقيق الغرض من deburring و chamferingفيما يلي مقدمة مفصلة لحامل الأدوات العائمة المحورية للخروج من القشرة والشفرة:
1مبدأ العمل
يطبق حامل الأدوات العائمة المحورية للقشرة والشفرة ضغطًا ثابتًا نسبيًا على قطعة العمل عن طريق تحريك فوهته في اتجاهين (صعودًا وهبوطًا) في الاتجاه المحوري ،وبالتالي تمكن من معالجة الشامفرات المتساوية نسبياً على محاور قطع العمل غير المتساويةهذا النوع من حامل الأدوات مجهز بآلية عائمة في الداخل ، والتي تسمح لطرف القطع من الأداة لتعديل تلقائيا مع التغيرات في سطح القطعة.ضمان جودة التصنيع.
2الخصائص والمزايا
إزالة الحفر الفعالة: يمكن أن تزيل بسرعة وسهولة محاور السطح غير المتساوية والحفر على الثقوب في الجزء العلوي والسفلي من القطعة ، مما يحسن من كفاءة المعالجة.
جودة المعالجة المستقرة: بسبب التقلب المحوري لمؤخرة حامل الأدوات ، يمكن الحفاظ على ضغط ثابت نسبيًا على قطعة العمل ، مما يؤدي إلى تشقيع موحد.
قابلية التكيف القوية: يمكن استخدامها لمعالجة مواد مختلفة ، مثل المعادن ، ويمكن أن تتعامل مع قطع العمل ذات الأشكال والأحجام المختلفة.
التصميم المدمج: تصميم المقبض صغير ومدمج ، مما يسهل استخدامه على العديد من الآلات ، بما في ذلك أصغرها.
خالية من الصيانة: هذه العقدة خالية من الصيانة ولن تغير نوعية الشامفر بسبب تغيرات في ضغط الهواء ، مما يقلل من تكلفة الاستخدام.
3المعلمات التقنية
يمكن أن تختلف المعلمات التقنية لحامل أدوات التجريف والشفرة العائمة حسب العلامات التجارية والنماذج المختلفة ، ولكنها تشمل عمومًا الجوانب التالية:
النطاق العائم: عادةً مع كمية عائمة تبلغ 10 ملم صعوداً وهبوطاً في اتجاه المحور Z ، تستخدم لإزالة البقع الحدرية أو البقع السطحية للثقب مع تغيرات في الارتفاع.
القدرة على التثبيت: يمكن استخدام مشبك الأسطوانة ER11 لإزالة البقع من الملفات الدوارة من سبائك صلبة ، ويتراوح قطر مقبض رأس القطع عمومًا بين 3mm و 7mm.
معايير المعالجة: سرعة الدوران عموماً تتراوح بين 6000-8000r / min ، ومعدل التغذية يعتمد على حالة المعالجة المحددة ، عموماً بين 2000-4000mm / min.
4سيناريوهات التطبيق
يتم استخدام حاملات الأدوات العائمة المحورية في مجال المعالجة الميكانيكية ،خاصة في الحالات التي تتطلب فيها دقة عالية وكفاءة عالية للخروج من الحفرة والشفرةعلى سبيل المثال، في عملية تصنيع قطع غيار السيارات، قطع غيار الطيران، والقوالب الدقيقة، وما إلى ذلك، يمكن أن تلعب هذه المقبض دورا هاما.
5احتياطات الاستخدام
اختيار الأداة المناسبة: اختر حامل الأدوات العائمة المحورية المناسبة للقشرة والشفرة بناءً على مادة وشكل وحجم القطعة.
معايير معالجة معقولة: استنادا إلى خصائص الأداة والقطعةوضع معايير المعالجة مثل سرعة الدوران ومعدل التغذية بشكل معقول لضمان تأثير المعالجة وجودتها.
فحص منتظم وصيانة: على الرغم من أن المقبض خال من الصيانة،لا يزال من الضروري فحصها بانتظام واستبدال أجزاء مرتدية بشدة في الوقت المناسب لضمان تشغيلها الطبيعي.
التشغيل الآمن: اتبع إجراءات التشغيل الآمنة بدقة أثناء الاستخدام لضمان سلامة الأفراد والمعدات.
مواصفات المنتج
صورة المنتج
