اسم العلامة التجارية:
Savantec
13-60mm 2D-5Dحامل الحفرةسافانتيك كاربيد حديد عالية السرعة الحفرة قطعة البندقية الحفرة إدراج
وصف المنتج
Savantec SPADE DRILLS: إنه بديل محسن للثقب التقليدي لـ Fried Dough Twists ، ويمكن تطبيقه على معدات CNC ومعدات تقليدية مختلفة ، مثل الثقب الرأسي ،حفر شعاعي، إلخ
يتم تقسيم شفرة الحفر سافانتيك إلى مادة اثنين: سبيكة صلبة والصلب عالية السرعة، وحامل الأدوات المثبتة أيضا مختلفة ولا يمكن استبدالها
يوصى باستخدام شفرات الفولاذ عالية السرعة على الحفر الرأسية والحفر الدوارة ، ولكن لا يوصى باستخدام شفرات سبائك صلبة لأن سرعة الماكينة منخفضة ، والصلابة ضعيفة ،والفجوة كبيرةوالتي يمكن أن تسبب بسهولة شفرات سبيكة صلبة للكسر.
مواصفات المنتج
| 型号说明:SD为??钻总称呼,S/H分别为直槽/螺旋槽 | ||||||||||
| 00 سلسلة ((φ13.0-φ17.5) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD00S-23-XP20 | 22 | 47.6 | 50.4 | 97.6 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD00S-35-XP20 | 35 | 63.5 | 66.3 | 113.5 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD00H-64-XP20 | 63 | 92.1 | 94.9 | 142.1 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD00H-114-XP20 | 114 | 142.9 | 145.7 | 192.9 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD00H-178-XP20 | 178 | 206.4 | 209.1 | 256.4 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD00S-240-XP20 | 240 | 268.6 | 271.3 | 318.6 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD00S-295-XP20 | 295 | 323.9 | 326.7 | 373.9 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD00S-387-XP20 | 387 | 416 | 418.8 | 466 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| 05 سلسلة ((φ15.5-φ17.5) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD05S-23-XP20 | 22 | 47.6 | 50.4 | 97.6 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD05S-35-XP20 | 35 | 63.5 | 66.3 | 113.5 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD05H-64-XP20 | 63 | 92.1 | 94.9 | 142.1 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD05H-114-XP20 | 114 | 142.9 | 145.7 | 192.9 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD05H-178-XP20 | 178 | 206.4 | 209.1 | 256.4 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD05S-240-XP20 | 240 | 268.6 | 271.3 | 318.6 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD05S-295-XP20 | 295 | 323.9 | 326.7 | 373.9 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| SD05S-387-XP20 | 387 | 416 | 418.8 | 466 | 20 | 50 | 1/8 | M2.5*6 | T8 | |
| 10 سلسلة ((φ17.6-φ24.4) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD10S-48-XP25 | 48 | 75.8 | 79.4 | 131.8 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10S-67-XP25 | 67 | 107.2 | 110.7 | 163.1 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10H-118-XP25 | 118 | 154.8 | 158.4 | 210.8 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10H-168-XP25 | 168 | 205.6 | 209.2 | 261.6 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10H-218-XP25 | 218 | 255.3 | 258.9 | 311.3 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10H-270-XP25 | 270 | 307.2 | 310.8 | 363.2 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10S-365-XP25 | 365 | 402.2 | 405.8 | 458.2 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10S-457-XP25 | 457 | 494.5 | 498.1 | 550.5 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD10S-569-XP25 | 569 | 602.5 | 606.1 | 658.5 | 25 | 56 | 1/8 | M3*8 | T8 | |
| 15 سلسلة ((φ22.0-φ24.4) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD15S-57-XP25 | 57 | 88.5 | 92.1 | 144.5 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15S-67-XP25 | 67 | 107.2 | 110.7 | 163.1 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15H-118-XP25 | 118 | 154.8 | 158.4 | 210.8 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15H-168-XP25 | 168 | 205.6 | 209.2 | 261.6 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15H-218-XP25 | 218 | 255.3 | 258.9 | 311.3 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15H-270-XP25 | 270 | 307.2 | 310.8 | 363.2 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15S-365-XP25 | 365 | 402.2 | 405.8 | 458.2 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15S-457-XP25 | 457 | 494.5 | 498.1 | 550.5 | 25 | 56 | 1/8 | M3*8 | T8 | |
| SD15S-569-XP25 | 569 | 602.5 | 606.1 | 658.5 | 25 | 56 | 1/8 | M3*8 | T8 | |
| 20 سلسلة ((φ24.5-φ35.0) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD20S-57-XP32 | 57 | 88.5 | 92.1 | 148.5 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20S-86-XP32 | 86 | 128.6 | 132.2 | 188.6 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20H-137-XP32 | 137 | 179.4 | 183 | 239.4 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20H-187-XP32 | 187 | 230.2 | 233.8 | 290.2 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20H-237-XP32 | 237 | 279.9 | 283.5 | 339.9 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20H-289-XP32 | 289 | 331.8 | 335.4 | 391.8 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20H-400-XP32 | 400 | 442.8 | 446.4 | 502.8 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20S-400-XP32 | 400 | 442.8 | 446.4 | 502.8 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20S-511-XP32 | 511 | 554.1 | 557.7 | 614.1 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD20S-692-XP32 | 692 | 735.1 | 738.7 | 795.1 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| 25 سلسلة ((φ30.0-φ35.0) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD25S-92-XP32 | 92 | 123.4 | 127 | 183.4 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25S-86-XP32 | 86 | 128.6 | 132.2 | 188.6 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25H-137-XP32 | 137 | 179.4 | 183 | 239.4 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25H-187-XP32 | 187 | 230.2 | 233.8 | 290.2 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25H-237-XP32 | 237 | 279.9 | 283.5 | 339.9 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25H-289-XP32 | 289 | 331.8 | 335.4 | 391.8 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25H-400-XP32 | 400 | 442.8 | 446.4 | 502.8 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25S-400-XP32 | 400 | 442.8 | 446.4 | 502.8 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25S-511-XP32 | 511 | 554.1 | 557.7 | 614.1 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| SD25S-692-XP32 | 692 | 735.1 | 738.7 | 795.1 | 32 | 60 | 1/4 | M3.5*10 | T15 | |
| 30 سلسلة ((φ35.1-φ47.9) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD30S-76-XP40 | 76 | 125 | 129.8 | 195 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30S-121-XP40 | 121 | 173 | 177.8 | 243 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30H-165-XP40 | 165 | 217.5 | 222.3 | 287.5 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30H-210-XP40 | 210 | 261.9 | 266.7 | 331.9 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30H-260-XP40 | 260 | 312.3 | 317.1 | 382.3 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30S-349-XP40 | 349 | 401.6 | 406.4 | 471.6 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30H-349-XP40 | 349 | 401.6 | 406.4 | 471.6 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30S-559-XP40 | 559 | 611.1 | 615.9 | 681.1 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD30S-787-XP40 | 787 | 839.7 | 844.5 | 909.7 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| 35 سلسلة ((φ42.0-φ47.9) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD35S-76-XP40 | 76 | 125 | 129.8 | 195 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35S-121-XP40 | 121 | 173 | 177.8 | 243 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35H-165-XP40 | 165 | 217.5 | 222.3 | 287.5 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35H-210-XP40 | 210 | 261.9 | 266.7 | 331.9 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35H-260-XP40 | 260 | 312.3 | 317.1 | 382.3 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35S-349-XP40 | 349 | 401.6 | 406.4 | 471.6 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35H-349-XP40 | 349 | 401.6 | 406.4 | 471.6 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35S-559-XP40 | 559 | 611.1 | 615.9 | 681.1 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| SD35S-787-XP40 | 787 | 839.7 | 844.5 | 909.7 | 40 | 70 | 1/4 | M5*10 | التسعين | |
| 40 سلسلة ((φ48.0-φ65.28) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD40S-130-XP40 | 130 | 179.4 | 184.2 | 249.4 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40H-232-XP40 | 232 | 281 | 285.8 | 351 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40S-350-XP40 | 350 | 399.2 | 404 | 469.2 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40H-350-XP40 | 350 | 399.2 | 404 | 469.2 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40S-422-XP40 | 422 | 471.5 | 476.3 | 541.5 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40H-422-XP40 | 422 | 471.5 | 476.3 | 541.5 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40S-525-XP40 | 525 | 574.2 | 579 | 644.2 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40S-625-XP40 | 625 | 674.7 | 679.5 | 744.7 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD40S-879-XP40 | 879 | 928.7 | 933.5 | 998.7 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| 45 سلسلة ((φ56.0-φ65.28) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD45S-130-XP40 | 130 | 179.4 | 184.2 | 249.4 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45H-232-XP40 | 232 | 281 | 285.8 | 351 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45S-350-XP40 | 350 | 399.2 | 404 | 469.2 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45H-350-XP40 | 350 | 399.2 | 404 | 469.2 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45H-422-XP40 | 422 | 471.5 | 476.3 | 541.5 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45S-422-XP40 | 422 | 471.5 | 476.3 | 541.5 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45S-525-XP40 | 525 | 574.2 | 579 | 644.2 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45S-625-XP40 | 625 | 674.7 | 679.5 | 744.7 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| SD45S-879-XP40 | 879 | 928.7 | 933.5 | 998.7 | 40 | 70 | 1/4 | M5*15 | التسعين | |
| 50 سلسلة ((φ65.3-φ89.08) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD50S-171-XP50 | 171 | 235 | 240 | 315 | 50 | 80 | نصف | M6*15 | T25 | |
| SD50S-350-XP50 | 350 | 414 | 419 | 494 | 50 | 80 | نصف | M6*15 | T25 | |
| SD50S-660-XP50 | 660 | 724 | 729 | 804 | 50 | 80 | نصف | M6*15 | T25 | |
| 70 سلسلة ((φ89.1-φ114.48) | ||||||||||
| 型号 | L1 | L2 | L3 | (ل) | D1 | L4 | G | 螺丝 | -لا ، لا | |
| SD70S-200-XP50 | 200 | 275 | 280 | 355 | 50 | 80 | نصف | M6*15 | T25 | |
| SD70S-400-XP50 | 400 | 475 | 480 | 555 | 50 | 80 | نصف | M6*15 | T25 | |
| SD70S-800-XP50 | 800 | 875 | 880 | 955 | 50 | 80 | نصف | M6*15 | T25 | |

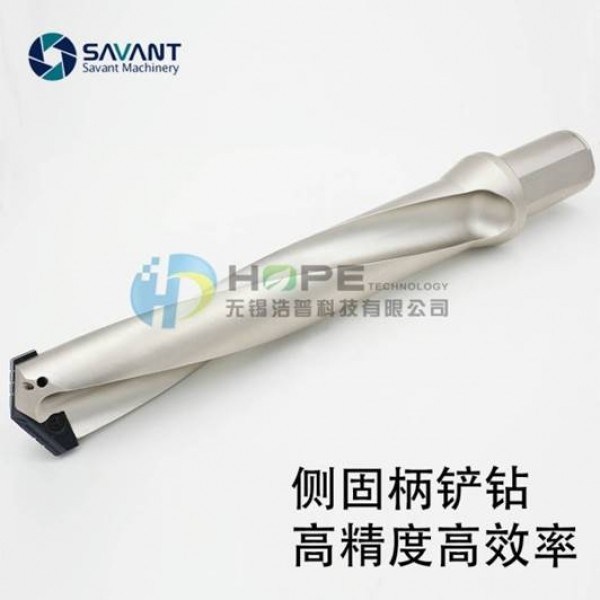

صورة المنتج
